國內高效過濾器檢漏方法介紹
2020-08-10 瀏覽次數：523
1、檢測要求
（1）一般采用粒子計數器進行檢漏，被檢高效過濾器必須檢測過風量，并在設計風速80%～120%之間運行。
（2）被控高效過濾器上風側的微粒濃度應符合如下要求：受控粒徑大于等于0.5um的濃度必須大于等于3.5*104pc/L；受控粒徑大于等于0.1um的濃度必須大于等于3.5*106pc/L～3.5*107pc/L。

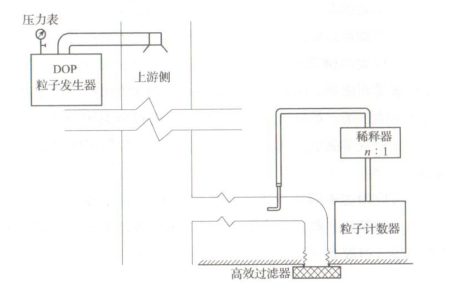

氣溶膠的發生如下圖所示：
2、檢測方法

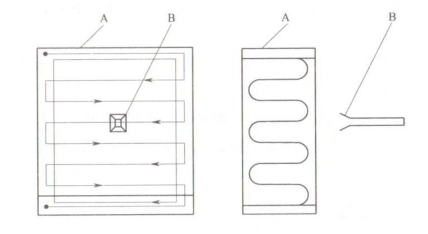

采用掃描法對高效過濾器安裝的接縫和主斷面進行檢測，檢測點應距離被測表面20～30mm，測頭以5～20m/s的速度移動，對被檢測過濾器的整個表面、封膠頭和安裝框架處進行掃描，如下圖所示：
粒子計數器的最小采樣量大于1L/min。
3、檢測設備
光散射粒子計數器、激光粒子計數器、凝聚核粒子計數器。
4、合格標準
在《潔凈室施工及驗收規范》中規定，用由高效過濾器下風側泄漏濃度換算成的穿透率來衡量是否合格，其合格標準如下：
對于高效過濾器：
式中，K為高效過濾器出廠時檢測合格的透過率，%
K′為高效過濾器的泄漏濃度換算成的透過率，%
c1為高效過濾器上風側含塵濃度，pcs/cfm
c2為高效過濾器下風側含塵濃度，pcs/cfm
